| Nguồn gốc | Trung Quốc |
| Hàng hiệu | CNKHONG |
| Số mô hình | KH-UF-SFX2880 |

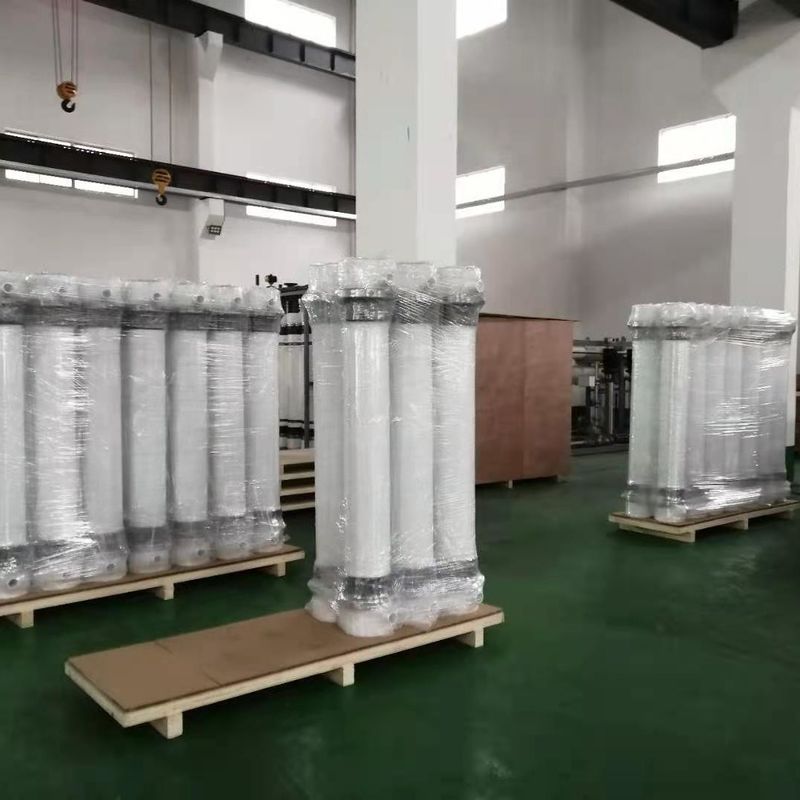

Mô-đun màng siêu lọc SFX2880 để xử lý nước tinh khiết với vật liệu PVDF kích thước lỗ 0,05um
1.Tom lược
Siêu lọc (UF) là một loại màng lọc trong đó áp suất thủy tĩnh buộc chất lỏng chống lại màng bán thấm.Màng bán thấm là một lớp vật liệu mỏng có khả năng phân tách các chất khi tác dụng một lực xuyên qua màng.Từng được coi là công nghệ khả thi chỉ để khử muối, quy trình màng ngày càng được sử dụng để loại bỏ vi khuẩn và các vi sinh vật khác, vật liệu dạng hạt và vật liệu hữu cơ tự nhiên, có thể tạo màu, mùi vị và mùi cho nước và phản ứng với chất khử trùng để tạo thành sản phẩm phụ khử trùng (ĐBP).Khi những tiến bộ được thực hiện trong sản xuất màng và thiết kế mô-đun, vốn và chi phí vận hành tiếp tục giảm.
Các hệ thống siêu lọc (UF) có quá trình lọc màng đa dạng trong đó áp suất thủy tĩnh đẩy dung môi vào một màng rất mịn.Chúng chặn các hạt lơ lửng và chất rắn có kích thước lớn trong khi nước và chất hòa tan có trọng lượng phân tử thấp hơn được phép chảy qua màng.
Công nghiệp và nghiên cứu sử dụng quy trình tách này để tinh chế và cô đặc các dung dịch cao phân tử (103 - 106 Da), thường là các dung dịch protein.Siêu lọc tương tự như vi lọc, lọc nano hoặc tách khí, ngoại trừ nó khác ở kích thước phân tử mà nó chặn.
Để đáp ứng các tiêu chí xả thải quan trọng, các hệ thống siêu lọc loại bỏ sự cần thiết của bộ lọc trong và bộ lọc đa phương tiện.Các hệ thống siêu lọc hiệu quả sử dụng các màng có thể ngâm trong nước, xả ngược và sục khí.Màng UF/MF quấn xoắn ốc mang lại hiệu suất tuyệt vời để làm trong nước xử lý và nước thải.
2. Mô tả các mô-đun siêu lọc
2.1 Tính năng mô-đun
Các mô-đun Siêu lọc của chúng tôi được làm bằng màng sợi rỗng có độ bền cao, chúng được làm bằng Polyvinylidene Fluoride (PVDF).Kích thước lỗ 0,03 µm đủ để loại bỏ vi khuẩn, vi rút và các hạt bao gồm tất cả các loại chất keo.v
Các màng đã được xử lý đặc biệt để ưa nước.Dễ dàng làm sạch và thấm ướt giúp duy trì hiệu suất lâu dài.v Cấu hình dòng Out to In có thể chịu đựng được lượng chất rắn cấp liệu cao.Chúng cũng có thể được sử dụng khí nén để giúp phục hồi làm sạch.
Cách lọc ngõ cụt mang lại tỷ lệ thu hồi cao hơn và tiết kiệm năng lượng.Tỷ lệ thu hồi nước lớn nhất có thể hơn 95%.
2.2Cấu trúc và thông số kỹ thuật của mô-đun màng UF
2.2.1Kích thước nhỏ của mô-đun UF
|
Kích thước và trọng lượng
|
Người mẫu | KH-UF-4040W-PVDF | KH-UF-6040W-PVDF |
| Đường kính mô-đun ( A, mm) | Φ90 mm | Φ160mm | |
| Chiều dài mô-đun ( B, mm) | 960mm | 960mm | |
| Chiều dài mô-đun (C, mm) | 1106mm | 1304mm | |
| Kích thước đầu vào/đầu ra (D, mm) | DN25 | DN32 | |
| Loại hoạt động | Từ ngoài vào trong | Từ ngoài vào trong | |
| Vùng màng | 8,0 m2 | 20 m2 | |
| Trọng lượng khô của mô-đun | 5kg | 12kg | |
|
Thông số |
Chất liệu vỏ | UPVC | UPVC |
| Vật liệu màng | PVDF | PVDF | |
| Kích thước lỗ màng | 0,03μm | 0,03μm | |
| Đường kính trong của sợi rỗng | 0,7mm | 0,7mm | |
| Đường kính ngoài của sợi rỗng | 1,3mm | 1,3mm | |
| Độ đục của nước thấm | ≤ 0,2NTU | ≤ 0,2 NTU | |
|
Giá trị SDI của nước thấm
|
≤ 3 | ≤ 3 | |
|
Tốc độ thông lượng của nước tinh khiết (0.10MP,20℃) |
≥1000L/H | ≥3000L/H | |
|
Quy trình điển hình
|
Phạm vi nhiệt độ | 5-45 ℃ | 5-45 ℃ |
| Phạm vi giá trị PH | 2-13 | 2-13 | |
|
Tốc độ thông lượng thấm cho khác nhau Nước |
40 - 80 l/m2/giờ | 40 -80 l/m2/giờ | |
| Áp lực vận hành | ≤0,12 MPa | ≤0,12MPa | |
| Áp suất đầu vào tối đa | 0,2 MPa | 0,2MPa | |
| Tỷ lệ thông lượng rửa ngược |
1,5-2,0 lần của thông lượng thấm |
1,5-2,0 lần của thông lượng thấm |
|
| thời gian rửa ngược | Một lần trong 30-120 phút | Một lần trong 30-120 phút | |
| Làm sạch hóa chất trực tuyến trong quá trình rửa ngược | 7-14 ngày 1 lần | 7-14 ngày 1 lần |
Cấu trúc như sau:2.2.2 loại A của mô-đun UF 8 inch.
|
Kích thước và trọng lượng
|
Người mẫu | KH-UF-8040W-PVDF | KH-UF-8060W-PVDF |
| Đường kính mô-đun ( A, mm) | Φ200 mm | Φ200 mm | |
| Chiều dài mô-đun ( B, mm) | 1220mm | 1640mm | |
| Chiều dài mô-đun (C, mm) | 1365mm | 1785 mm | |
| Kích thước của đầu vào/đầu ra | DN50 | DN50 | |
| Loại hoạt động | Từ ngoài vào trong | Từ ngoài vào trong | |
| Vùng màng | 30 m2 | 45 m2 | |
| Trọng lượng khô của mô-đun | 20kg | 35kg | |
|
Thông số |
Chất liệu vỏ | UPVC | UPVC |
| Vật liệu màng | PVDF | PVDF | |
| Kích thước lỗ màng | 0,03μm | 0,03μm | |
| Đường kính trong của sợi rỗng | 0,7mm | 0,7mm | |
| Đường kính ngoài của sợi rỗng | 1,3mm | 1,3mm | |
| Độ đục của nước thấm | ≤ 0,2NTU | ≤ 0,2 NTU | |
|
Giá trị SDI của nước thấm
|
≤ 3 | ≤ 3 | |
|
Tốc độ thông lượng cho nước tinh khiết (0.10MP,20℃) |
≥ 3600L/H | ≥ 5400L/giờ | |
|
Quy trình điển hình
|
Phạm vi nhiệt độ | 5-45 ℃ | 5-45 ℃ |
| Phạm vi giá trị PH | 2-13 | 2-13 | |
|
Tốc độ thông lượng thấm cho khác nhau Nước |
40 - 80 l/m2/giờ | 40 -80 l/m2/giờ | |
| Áp lực vận hành | ≤0,12 MPa | ≤0,12MPa | |
| Áp suất đầu vào tối đa | 0,2 MPa | 0,2MPa | |
| Tỷ lệ thông lượng rửa ngược |
1,5-2,0 lần của thông lượng thấm |
1,5-2,0 lần của thông lượng thấm |
|
| thời gian rửa ngược | Một lần trong 30-120 phút | Một lần trong 30-120 phút | |
| Làm sạch hóa chất trực tuyến trong quá trình rửa ngược | 7-14 ngày 1 lần | 7-14 ngày 1 lần |
2.2.3loại B của mô-đun UF 8 inch.Cấu trúc như sau:
|
Kích thước và trọng lượng
|
Người mẫu | KH-UF-SFX2860-PVDF | KH-UF-SFX2880-PVDF |
| Đường kính mô-đun (OD, mm) | Φ225 mm | Φ225 mm | |
| Chiều dài mô-đun ( L1, mm) | 1500mm | 2000 mm | |
| Chiều dài mô-đun (L2, mm) | 1630mm | 2130 mm | |
| Chiều dài mô-đun (L3, mm) | 1820mm | 2320 mm | |
| Chiều dài mô-đun (L , mm) | 1860mm | 2360 mm | |
| Loại hoạt động | Từ ngoài vào trong | Từ ngoài vào trong | |
| Vùng màng | 52 m2 | 77 m2 | |
| Trọng lượng khô của mô-đun | 42kg | 62kg | |
|
Thông số |
Chất liệu vỏ | UPVC | UPVC |
| Vật liệu màng | PVDF | PVDF | |
| Kích thước lỗ màng | 0,03μm | 0,03μm | |
| Đường kính trong của sợi rỗng | 0,7mm | 0,7mm | |
| Đường kính ngoài của sợi rỗng | 1,3mm | 1,3mm | |
| Độ đục của nước thấm | ≤ 0,2NTU | ≤ 0,2 NTU | |
|
Giá trị SDI của nước thấm
|
≤ 3 | ≤ 3 | |
|
Tốc độ thông lượng của nước tinh khiết (0.10MP,20℃) |
≥ 6500L/giờ | ≥ 8000L/H | |
|
Quy trình điển hình
|
Phạm vi nhiệt độ | 5-45 ℃ | 5-45 ℃ |
| Phạm vi giá trị PH | 2-13 | 2-13 | |
|
Tốc độ thông lượng thấm cho khác nhau Nước |
40 - 80 l/m2/giờ | 40 -80 l/m2/giờ | |
| Áp lực vận hành | ≤0,12 MPa | ≤0,12MPa | |
| Áp suất đầu vào tối đa | 0,2 MPa | 0,2MPa | |
| Tỷ lệ thông lượng rửa ngược |
1,5-2,0 lần của thông lượng thấm |
1,5-2,0 lần của thông lượng thấm |
|
| thời gian rửa ngược | Một lần trong 30-120 phút | Một lần trong 30-120 phút | |
| Làm sạch hóa chất trực tuyến trong quá trình rửa ngược | 7-14 ngày 1 lần | 7-14 ngày 1 lần |
Toàn bộ quá trình cài đặt và ứng dụng của các mô-đun MBR của chúng tôi được mô tả như ảnh sau:
